Cómo la tecnología RTCP simplifica el mecanizado de superficies complejas

En el mundo-de alto riesgo de la fabricación de precisión,mecanizado de superficies complejas-como el de las palas de turbinas, los impulsores, las cavidades de moldes y los implantes médicos-ha sido durante mucho tiempo la prueba definitiva de la capacidad del CNC. Estas geometrías orgánicas-de forma libre exigen herramientas para moverse en el espacio 3D mientras se ajustan constantemente el ángulo y la orientación. Durante décadas, esto requirió una programación extremadamente compleja, compensación manual de errores y reelaboración frecuente. Hoy,Tecnología RTCP (punto central de herramienta rotacional)ha revolucionado el proceso, convirtiendo lo que alguna vez fue una tarea de alto{0}}riesgo y mano de obra-intensiva en una operación optimizada y confiable. Este artículo explica cómo funciona RTCP, por qué es transformador y cómo simplifica cada etapa del mecanizado de superficies complejas.



¿Qué es RTCP?

RTCP (Punto central de herramienta rotacional)-también conocido comoTCPC(Control del punto central de la herramienta) oTCPM(Tool Center Point Management)-es la tecnología de control definitoria paraverdadero mecanizado CNC de 5 ejes. En esencia, RTCP es un algoritmo-en tiempo real en el sistema CNC queCompensa dinámicamente el desplazamiento de la punta de la herramienta causado por el movimiento del eje giratorio..

En el mecanizado tradicional de 3 ejes, el punto central de la herramienta (TCP) sigue directamente la trayectoria programada. EnMecanizado de 5 ejes(3 ejes lineales X/Y/Z + 2 ejes giratorios A/B/C), al girar el cabezal o la mesa se cambia la orientación espacial de la herramienta. Sin compensación, esta rotación desplaza el punto de corte real lejos de las coordenadas programadas, lo que provoca una desviación de la trayectoria, un acabado superficial deficiente y errores dimensionales.

RTCP resuelve esto manteniendo la punta de la herramienta fijada en la ruta programada-independientemente de cómo se muevan los ejes giratorios.El sistema de control de la máquina calcula continuamente el desplazamiento creado por la rotación y ajusta instantáneamente los ejes lineales para cancelarlo. En breve:

Con RTCP, el programa controla la información sobre herramientas; Sin RTCP, el programa controla los ejes de la máquina.



Cómo funciona RTCP: la ciencia de la precisión

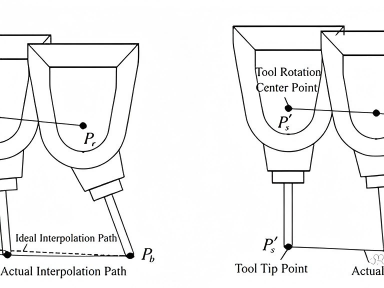

RTCP opera en un ciclo-cerrado y en tiempo real-demedición → cálculo → compensación:

Programación en el sistema de coordenadas de piezaEl ingeniero programa sólo lo deseado.Ruta y orientación de la punta de la herramienta.relativo a la pieza (no a los ejes de la máquina). Esto se conoce como"programación part-céntrica".

Cálculo cinemático en tiempo real-A medida que los ejes giratorios (por ejemplo, A/C o B/C) se mueven para inclinar la herramienta, el sistema CNC utiliza transformación de coordenadas avanzada y cinemática inversa para calcular el movimiento exacto del eje lineal (X/Y/Z) necesario paraMantenga la punta estacionaria en el punto programado..

Compensación dinámicaLos ejes lineales se mueven simultánea y proporcionalmente para contrarrestar el desplazamiento provocado por la rotación. Esto sucede miles de veces por segundo, lo que garantiza un movimiento perfecto y sin errores-.

Este turno-del control centrado-en la máquina al control-céntrico en la pieza-es la base del poder de simplificación de RTCP.



Cinco formas en que RTCP simplifica el mecanizado de superficies complejas

1. Simplifica drásticamente la programación y CAM

Antes del RTCP:Los programadores tuvieron que tener en cuenta manualmente la geometría de la máquina, la longitud de la herramienta y las compensaciones rotativas. Cada cambio-cambio de herramientas, ajuste menor de accesorios o cambio de máquina-requería una regeneración completa del post-procesador y complejos recálculos trigonométricos. Los programas eran-específicos de la máquina y no-portátiles.

Con RTCP:

Programar directamente en el sistema de coordenadas de la pieza;ignorar la cinemática de la máquina.

Un programa funciona para cualquier máquina RTCPy cualquier longitud de herramienta válida.

El procesamiento de post-CAM es mucho más simple: genera solo coordenadas de punta y direcciones vectoriales.

Tiempo de programación reducido entre un 30% y un 50%con muchos menos errores.

2. Reduce drásticamente el tiempo de configuración y fijación (hasta un 50 %)

Antes del RTCP:Piezas necesariascentrado y alineación de precisióncon el eje giratorio. Incluso una pequeña desalineación provocaba errores graves. La configuración solía tardar 4+ horas por trabajo.

Con RTCP:

Compensación automática de errores de posicionamiento de la pieza de trabajo.

Las piezas pueden estar "alineadas toscamente"; no es necesario un centrado perfecto.

Configuración única para mecanizado completo de 5 caras-no hay re-reparación.

Cambios más rápidos; Se requiere menos mano de obra calificada para la instalación.

3. Precisión y calidad de superficie inigualables

Antes del RTCP: Desviación de la ruta de la herramienta, "errores no-lineales" y paso-inconsistente causados:

Marcas testigo visibles y vieiras.

Mala precisión dimensional

Reelaboración o desecho frecuente

Con RTCP:

La información sobre herramientas sigue exactamente la ruta programada(±0,001 mm típico).

Movimiento de herramienta más suaveElimina cambios bruscos de dirección.

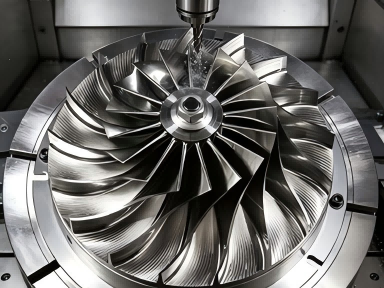

Carga de viruta y ángulo de corte constantes-crítico para materiales duros y acabados finos.

Los contornos complejos (p. ej., álabes de turbina) logran30% más de precisión.

4. Maximiza la vida útil de la herramienta y reduce el costo

Herramientas más cortas y rígidasse puede utilizar (RTCP compensa la longitud).

Condiciones de corte consistentesReduce la vibración y la fatiga de la herramienta.

Menos desechos y retrabajosreduce los costos de material y mano de obra.

Mayor vida útil de la máquinagracias a un movimiento más suave y optimizado.

5. Mejora enormemente la seguridad y reduce el riesgo de colisión

Antes del RTCP:El movimiento giratorio creaba trayectorias de herramientas impredecibles, lo que aumentaba el riesgo de colisión con accesorios, piezas o máquinas.

Con RTCP:

Movimiento predecible de la punta de la herramientasimplifica la simulación y la verificación.

La herramienta giraalrededor de la punta, no el centro del husillo-minimizando el radio de giro.

Los ajustes giratorios manuales durante la configuración mantienen la punta estacionaria, evitando choques accidentales.



RTCP frente a no-RTCP: la diferencia fundamental



Aspecto	Sin RTCP (pseudo 5 ejes)	Con RTCP (verdadero 5 ejes)
Lógica de control	Controla los ejes; derivas de punta	Controlesconsejo; los ejes compensan
Programación	Máquina-específica; matemáticas complejas	Parte-céntrica; sencillo y portátil
Cambios de herramientas	Requiere reprogramación completa	Simplemente actualice el desplazamiento de la herramienta
Configuración	Alineación de precisión obligatoria	Alineación aproximada correcta; compensación-automática
Exactitud	Propenso a desviaciones y errores	Alta precisión, tolerancias estrictas
Acabado superficial	Marcas testigo, desiguales.	Fluido, consistente y de alta-calidad
Portabilidad del programa	Atado a una máquina	Compatible con varios-equipos

En resumen: las máquinas que no son-RTCP mueven los ejes; Las máquinas RTCP mecanizan la pieza.



Aplicaciones del mundo real-: donde brilla RTCP

RTCP esindispensablepara piezas de alta-complejidad en todos los sectores:

Aeroespacial: Álabes de turbina, impulsores, blisks, componentes estructurales.

Energía: Álabes de turbinas eléctricas, componentes de bombas, intercambiadores de calor.

Molde y troquel: Moldes de plástico complejos, troqueles-de fundición, troqueles de forja.

Automotor: Piezas de motor, ruedas de turbina, componentes personalizados.

Médico: Implantes, prótesis, instrumentos quirúrgicos (titanio, cobalto-cromo).

Óptica: Lentes de forma libre, moldes ópticos de precisión.



Habilitación de sistemas y códigos G-

RTCP se activa mediante códigos G-estándar:

Fanuc: G43.4 (activar), G49 (cancelar)

siemens: TRAORI (activar), TRAFORI (cancelar)

Heidenhain: TCPM/MTC

Fidia: Desarrollador RTCP original



Conclusión: RTCP: la piedra angular del mecanizado moderno de 5 ejes

La tecnología RTCP no sólo mejora el mecanizado de 5-ejes: lo redefine.Al pasar el control de los ejes de la máquina alpunta de herramienta, elimina la complejidad en cada etapa: programación más simple, configuración más rápida, mejor precisión, calidad superficial superior, costos más bajos y operación más segura. Para los fabricantes que trabajan con superficies complejas, RTCP no es una "función de lujo" opcional-es latecnología esencialque convierte la intención de diseño avanzado en una producción confiable, repetible y de alta-calidad.

En una era en la que la complejidad de los productos sigue aumentando, RTCP garantiza queel arte de lo posibleen diseño se convierteel arte de lo alcanzableen la fabricación.
